Guaine in nylon e PVC

Guaina flessibile corrugata tipo PA12V2 HSF HSC

Guaina flessibile corrugata IP66/IP67/IP68/IP69.La guaina corrugata PA12V2-HSF-HSC e’ realizzata in poliammide 12 (PA12 MOD BS) appositamente modificato in conformita’ con le norme EN IEC 61386-2-3. Utilizzabile soprattutto nel settore dell’industria pesante come nella costruzione di macchinari pesanti e in campo ingegneristico. L’altissima resistenza meccanica anche a basse temperature e l’alta resistenza alla fatica rendono questi prodotti adatti per applicazioni che richiedono prestazioni molto elevate. Questi tubi corrugati sono progettati con uno spessore maggiore per migliorare il livello di protezione cavi anche in contesti applicativi difficili. Inoltre, presentano un’eccellente resistenza meccanica, nonche’ buone caratteristiche di autoestinguenza. Autoestinguente e non propagante la fiamma secondo UL 1696, FMVSS 302 e EN IEC 61386, oltre alla norma EN IEC 61386 soddisfa i requisiti delle norme: BS EN 61386 -2 -3 e BS 731 Parte 1.

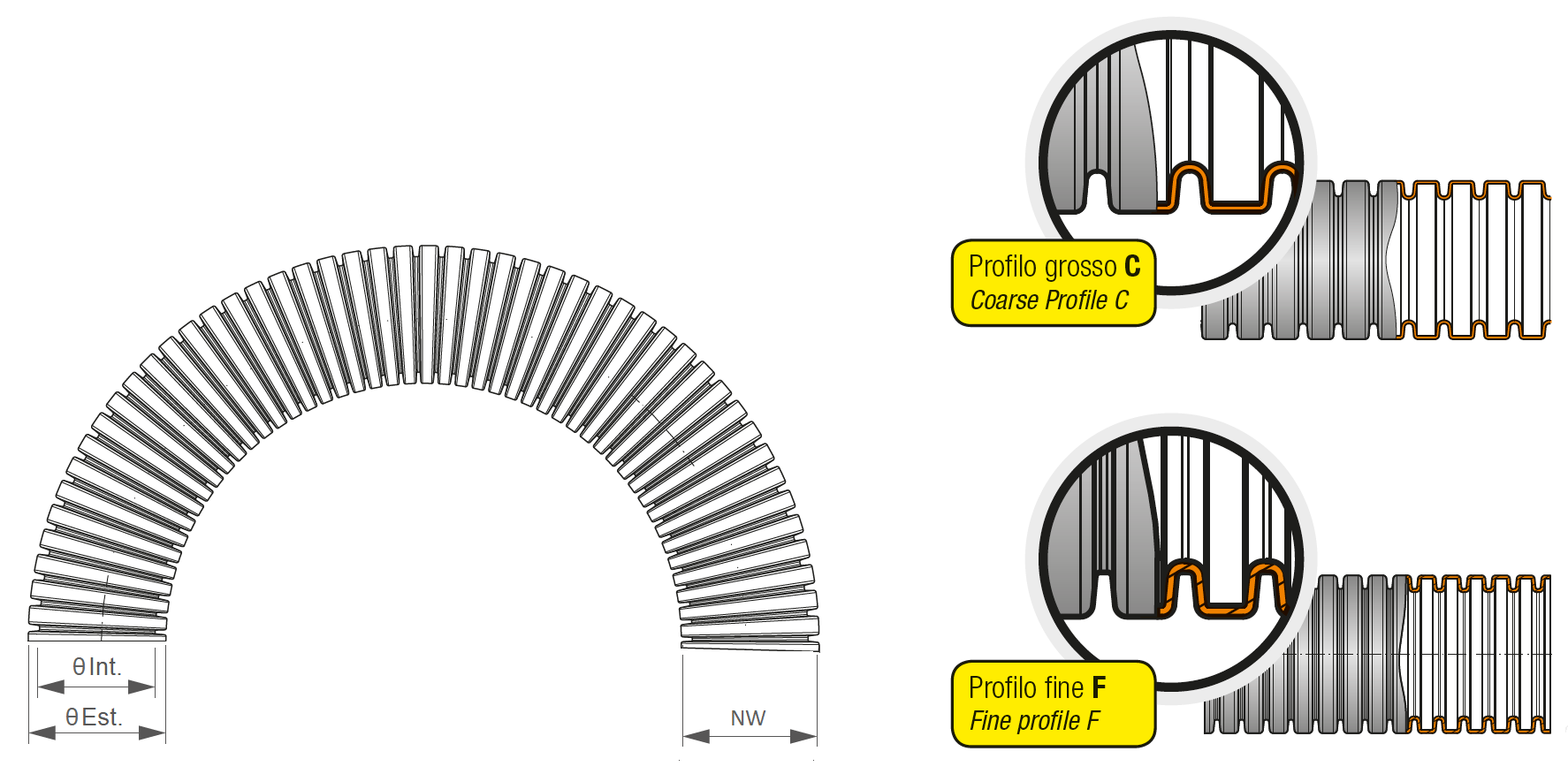

θ int.- Diametro interno della guaina
θ est.- Diametro esterno della guaina
NW – Diametro nominale della guaina
Materiale: Poliammide 12 MOD BS (PA12 MOD BS)
Color: Nero

θ int(mm)

θ int(mm)

θ est(mm)

θ est(mm)

Colore

Colore

NW(mm)

NW(mm)

Codice prodotto

θ int(mm)

16.1

θ est(mm)

21.1

Colore

Nero

NW(mm)

17

Codice prodotto

PA12V2-HSC-17B

θ int(mm)

22

θ est(mm)

28.5

Colore

Nero

NW(mm)

23

Codice prodotto

PA12V2-HSC-23B

θ int(mm)

28.3

θ est(mm)

34.7

Colore

Nero

NW(mm)

29

Codice prodotto

PA12V2-HSC-29B

θ int(mm)

35.8

θ est(mm)

42.3

Colore

Nero

NW(mm)

36

Codice prodotto

PA12V2-HSC-36B

θ int(mm)

46.7

θ est(mm)

54.2

Colore

Nero

NW(mm)

48

Codice prodotto

PA12V2-HSC-48B

θ int(mm)

56.3

θ est(mm)

67.2

Colore

Nero

NW(mm)

56

Codice prodotto

PA12V2-HSC-56B*

θ int(mm)

67.2

θ est(mm)

79.6

Colore

Nero

NW(mm)

70

Codice prodotto

PA12V2-HSC-70B*

θ int(mm)

91.3

θ est(mm)

106

Colore

Nero

NW(mm)

95

Codice prodotto

PA12V2-HSC-95B*

θ int(mm)

6.2

θ est(mm)

10

Colore

Nero

NW(mm)

7

Codice prodotto

PA12V2-HSF-07B

θ int(mm)

9.6

θ est(mm)

12.8

Colore

Nero

NW(mm)

10

Codice prodotto

PA12V2-HSF-10B

θ int(mm)

12

θ est(mm)

15.7

Colore

Nero

NW(mm)

12

Codice prodotto

PA12V2-HSF-12B

Caratteristiche

Temperatura di esercizio: – 45 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 165°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 12 MOD BS (PA12 MOD BS)
Color: Nero
Norma di riferimento: EN IEC 61386-23, UL 1696
Codici di classificazione EN IEC 61386: 2 3 5 3
Resistenza alla compressione: 320 N
Resistenza all’urto: 2 J
Resistenza all’urto a -45°C: 1 J
Resistenza alla trazione IEC EN 61386: 500 N
Privo di alogeni-cadmio: Si
Classe di reazione al fuoco UL 1696: Autoestinguente
Caratteristica di reazione al fuoco UL94: V2
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Diffusione fiamma EN IEC 61386: Non propagante fiamma
Prova del filo incandescente CEI 60695: 850 °C
Livello di rischio incendio EN 45545-2: HL3 R22/R23
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kv/mq): 20,9 MJ/Kg (13540 BTU/lb)
Comportamento alla combustione verticale (EN ISO 6941:2003): Autoestinguente
UV e invecchiamento IS FIP: Eccellente (40 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.

Scarica le certificazioni

American Society for Testing and Materials

Association of eletrical, electronic and infromation technologies

Halogen free

National Fire Protection Association

Registration, Evaluation, Authorization and Restriction of Chemicals

Resistenza alle radiazioni UV

Restriction of Hazardous Substances directive

Standards for fire behavior of vechile interiors according to UNECE 118

Standards for rolling stock (halogen free) EN 45545-2
