Raccordi per tubi e guaine elettriche
Raccordo pressacavo antistrappo tipo PA PPM
Raccordo pressacavo con filetto maschio per guaina corrugata flessibile IP66/IP67/IP68/IP69. Il raccordo pressacavo antistrappo, realizzato in Poliammide 6 privo di alogeni, e’ autoestinguente e resistente alla maggior parte degli agenti chimici comunemente utilizzati. Grazie alla sua eccellente resistenza ai raggi ultravioletti, puo’ essere anche installato all’aperto. Con il suo nuovo sistema di chiusura a 360° e la guarnizione interna, questo raccordo garantisce il massimo grado di protezione IP69 in unione alle guaine corrugate sia a profilo fine sia a profilo grosso. Fornito preassemblato e facile da aprire con un comune cacciavite, il raccordo guaina-guaina nylon garantisce un notevole risparmio di tempo in fase d’installazione e smontaggio. Disponibile in verisone Metrica, PG e NPT.

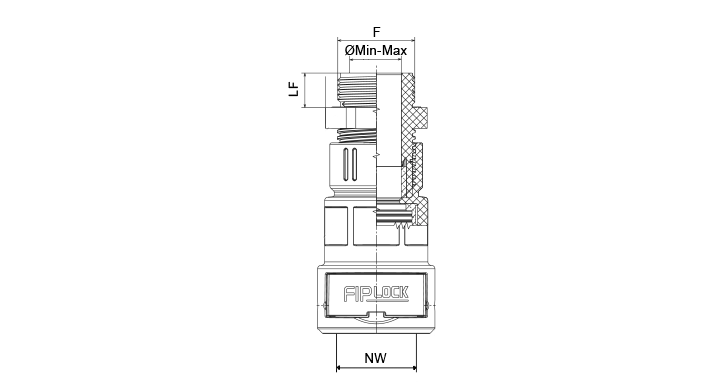

NW – Diametro nominale della guaina
θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Tipi di filetti: ISO Metrico (ISO 965), PG (PG DIN 40430), NPT (ANSI/ASME B1.20.1)
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
NW(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Lf(mm)
8
θ min(mm)
3.5
θ max(mm)
7
Codice prodotto
P82316
NW(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
9
θ min(mm)
4
θ max(mm)
10
Codice prodotto
P82320
NW(mm)
17
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Lf(mm)
10
θ min(mm)
5
θ max(mm)
13
Codice prodotto
P82325
NW(mm)
23
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Lf(mm)
10
θ min(mm)
6
θ max(mm)
15
Codice prodotto
P82332
NW(mm)
29
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Lf(mm)
10
θ min(mm)
9
θ max(mm)
23
Codice prodotto
P82340
NW(mm)
36
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Lf(mm)
12
θ min(mm)
24
θ max(mm)
29
Codice prodotto
P82350
NW(mm)
48
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
Lf(mm)
12
θ min(mm)
28
θ max(mm)
39
Codice prodotto
P82363
NW(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Lf(mm)
8
θ min(mm)
3.5
θ max(mm)
7
Codice prodotto
P82416
NW(mm)
17
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
9
θ min(mm)
4
θ max(mm)
10
Codice prodotto
P82420
NW(mm)
23
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Lf(mm)
10
θ min(mm)
5
θ max(mm)
13
Codice prodotto
P82425
NW(mm)
29
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Lf(mm)
10
θ min(mm)
6
θ max(mm)
15
Codice prodotto
P82432
NW(mm)
36
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Lf(mm)
10
θ min(mm)
9
θ max(mm)
23
Codice prodotto
P82440
NW(mm)
48
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Lf(mm)
12
θ min(mm)
24
θ max(mm)
29
Codice prodotto
P82450
NW(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
Lf(mm)
8
θ min(mm)
3.5
θ max(mm)
8
Codice prodotto
P83309
NW(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
Lf(mm)
8
θ min(mm)
4
θ max(mm)
10
Codice prodotto
P83311
NW(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG13
Lf(mm)
9
θ min(mm)
6
θ max(mm)
12
Codice prodotto
P83313
NW(mm)
17
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Lf(mm)
10
θ min(mm)
9
θ max(mm)
14
Codice prodotto
P83316
NW(mm)
23
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
Lf(mm)
11
θ min(mm)
13
θ max(mm)
18
Codice prodotto
P83321
NW(mm)
29
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
Lf(mm)
10.7
θ min(mm)
14
θ max(mm)
25
Codice prodotto
P83329
NW(mm)
36
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
Lf(mm)
13.3
θ min(mm)
14
θ max(mm)
32
Codice prodotto
P83336
NW(mm)
48
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
Lf(mm)
14.3
θ min(mm)
39
θ max(mm)
44
Codice prodotto
P83348
NW(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
Lf(mm)
8
θ min(mm)
3.5
θ max(mm)
8
Codice prodotto
P83409
NW(mm)
17
Filetto (F)
PG (DIN 40430)
Size (F)
PG13
Lf(mm)
9
θ min(mm)
6
θ max(mm)
12
Codice prodotto
P83413
NW(mm)
23
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Lf(mm)
10
θ min(mm)
9
θ max(mm)
14
Codice prodotto
P83416
NW(mm)
10
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 3/8”
Lf(mm)
15
θ min(mm)
3.5
θ max(mm)
8
Codice prodotto
P83601
NW(mm)
12
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 3/8”
Lf(mm)
15
θ min(mm)
3.5
θ max(mm)
8
Codice prodotto
P83602
NW(mm)
12
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1/2”
Lf(mm)
15
θ min(mm)
5
θ max(mm)
12
Codice prodotto
P83603
NW(mm)
17
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1/2”
Lf(mm)
15
θ min(mm)
5
θ max(mm)
12
Codice prodotto
P83604
NW(mm)
23
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 3/4”
Lf(mm)
15
θ min(mm)
13
θ max(mm)
18
Codice prodotto
P83605
NW(mm)
29
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1”
Lf(mm)
14.6
θ min(mm)
14
θ max(mm)
25
Codice prodotto
P83606
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)
Controllo qualità
Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.
Scarica le certificazioni
American Society for Testing and Materials
Halogen free
National Fire Protection Association
Registration, Evaluation, Authorization and Restriction of Chemicals
Resistenza alle radiazioni UV
Restriction of Hazardous Substances directive
Standards for rolling stock (halogen free) EN 45545-2
