Raccordo di connettore PA TT

Raccordo connettore dritto (guaina-guaina) per guaina corrugata flessibile IP66/IP67/IP68/IP69. Il nuovo raccordo guaina-guaina, realizzato in Poliammide 6 privo di alogeni, e’ autoestinguente e resistente alla maggior parte degli agenti chimici comunemente utilizzati. Grazie alla sua eccellente resistenza ai raggi ultravioletti, puo’ essere anche installato all’aperto. Con il suo nuovo sistema di chiusura a 360° e la guarnizione interna, questo raccordo garantisce il massimo grado di protezione IP69 in unione alle guaine corrugate sia a profilo fine sia a profilo grosso. Fornito preassemblato e facile da aprire con un comune cacciavite, il raccordo guaina-guaina nylon garantisce un notevole risparmio di tempo in fase d’installazione e smontaggio.

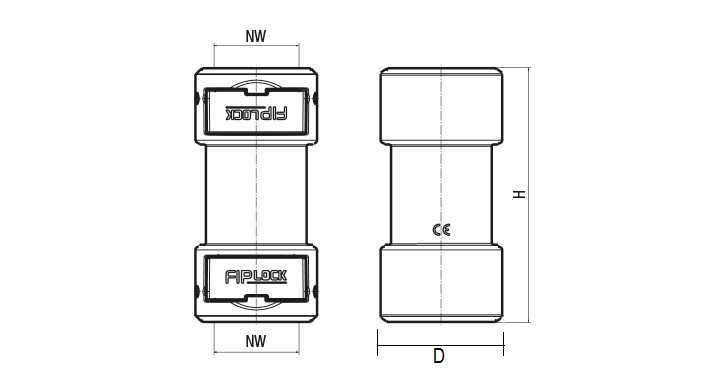

NW – Diametro nominale della guaina
H – Altezza del raccordo
D – Diametro esterno del raccordo
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

Colore

Colore

NW(mm)

NW(mm)

H(mm)

H(mm)

D(mm)

D(mm)

Codice prodotto

Colore

Nero

NW(mm)

12

H(mm)

58.8

D(mm)

28.5

Codice prodotto

P75312

Colore

Nero

NW(mm)

17

H(mm)

77

D(mm)

34

Codice prodotto

P75317

Colore

Nero

NW(mm)

23

H(mm)

77.5

D(mm)

41.7

Codice prodotto

P75323

Colore

Nero

NW(mm)

29

H(mm)

78.1

D(mm)

48.4

Codice prodotto

P75329

Colore

Nero

NW(mm)

36

H(mm)

104.1

D(mm)

59.7

Codice prodotto

P75336

Colore

Nero

NW(mm)

48

H(mm)

104.1

D(mm)

72

Codice prodotto

P75348

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386, UL1696
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)
