Raccordi per tubi e guaine elettriche

Raccordo tipo PA PRSM

PA6 MOD BS Racc. dritto con maschio filetto per guaina corrugato flessibile IP66/IP67/IP68/IP69. Il nuovo raccordo monopezzo dritto maschio, realizzato in Poliammide 6 appositamente modificato e privo di alogeni, e’ autoestinguente e resistente alla maggior parte degli agenti chimici comunemente utilizzati. Grazie alla sua eccellente resistenza ai raggi ultravioletti, puo’ essere anche installato all’aperto. Con il suo nuovo sistema di chiusura a 360° e la guarnizione interna, questo raccordo garantisce il massimo grado di protezione IP 69 in unione alle guaine corrugate sia a profilo fine sia grosso. Il suo anello di tenuta facile da chiudere e riaprire con un cacciavite garantisce un significativo risparmio di tempo in fase di installazione. Disponibile con filettature PG, ISO ed NPT e nei colori nero e grigio.

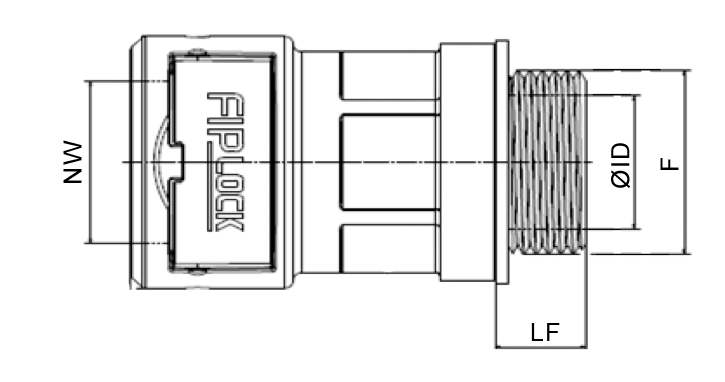

NW – Diametro nominale della guaina
θ ID – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

NW(mm)

NW(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

Codice prodotto

NW(mm)

7

Filetto (F)

PG (DIN 40430)

Size (F)

PG7

Lf(mm)

11

Codice prodotto

P72507

NW(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

Lf(mm)

11

Codice prodotto

P72509

NW(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

11

Codice prodotto

P72511

NW(mm)

17

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

11

Codice prodotto

P72516

NW(mm)

23

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

Lf(mm)

12

Codice prodotto

P72521

NW(mm)

29

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

12

Codice prodotto

P72529

NW(mm)

36

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

13

Codice prodotto

P72536

NW(mm)

48

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

Lf(mm)

13

Codice prodotto

P72548

NW(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

Lf(mm)

11

Codice prodotto

P72613

NW(mm)

7

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

11

Codice prodotto

P73512

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

11

Codice prodotto

P73516

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

11

Codice prodotto

P73520

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

12

Codice prodotto

P73525

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

15

Codice prodotto

P73532

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

19

Codice prodotto

P73540

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

19

Codice prodotto

P73550

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

19

Codice prodotto

P73563

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

11

Codice prodotto

P73612

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

11

Codice prodotto

P73616

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

11

Codice prodotto

P73620

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

12

Codice prodotto

P73625

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

15

Codice prodotto

P73632

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

19

Codice prodotto

P73640

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

19

Codice prodotto

P73650

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

11

Codice prodotto

P73720

NW(mm)

10

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/8”

Lf(mm)

10.4

Codice prodotto

P74001

NW(mm)

12

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

13.5

Codice prodotto

P74002

NW(mm)

17

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

13.5

Codice prodotto

P74003

NW(mm)

23

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/4”

Lf(mm)

14

Codice prodotto

P74004

NW(mm)

29

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1”

Lf(mm)

17.3

Codice prodotto

P74005

NW(mm)

36

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/4

Lf(mm)

18

Codice prodotto

P74006

NW(mm)

48

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/2

Lf(mm)

18.4

Codice prodotto

P74007

NW(mm)

48

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 2”

Lf(mm)

19.2

Codice prodotto

P74008

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386, UL1696
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.
