Raccordo tipo PA PRSM 45

Raccordo 45° con filetto maschio metallico per guaina corrugata flessibile IP66/IP67/IP68/IP69. Il raccordo curvo a 45°, realizzato in Poliammide 6 privo di alogeni, e’ autoestinguente e resistente alla maggior parte degli agenti chimici comunemente utilizzati. Grazie alla sua eccellente resistenza ai raggi ultravioletti, puo’ essere anche installato all’aperto. Con il suo nuovo sistema di chiusura a 360° e la guarnizione interna, questo raccordo garantisce il massimo grado di protezione IP69 in unione alle guaine corrugate sia a profilo fine sia a profilo grosso. Fornito preassemblato e facile da aprire con un comune cacciavite, garantisce un notevole risparmio di tempo in fase d’installazione e smontaggio. Disponibile in versione Metrica, PG e NPT.

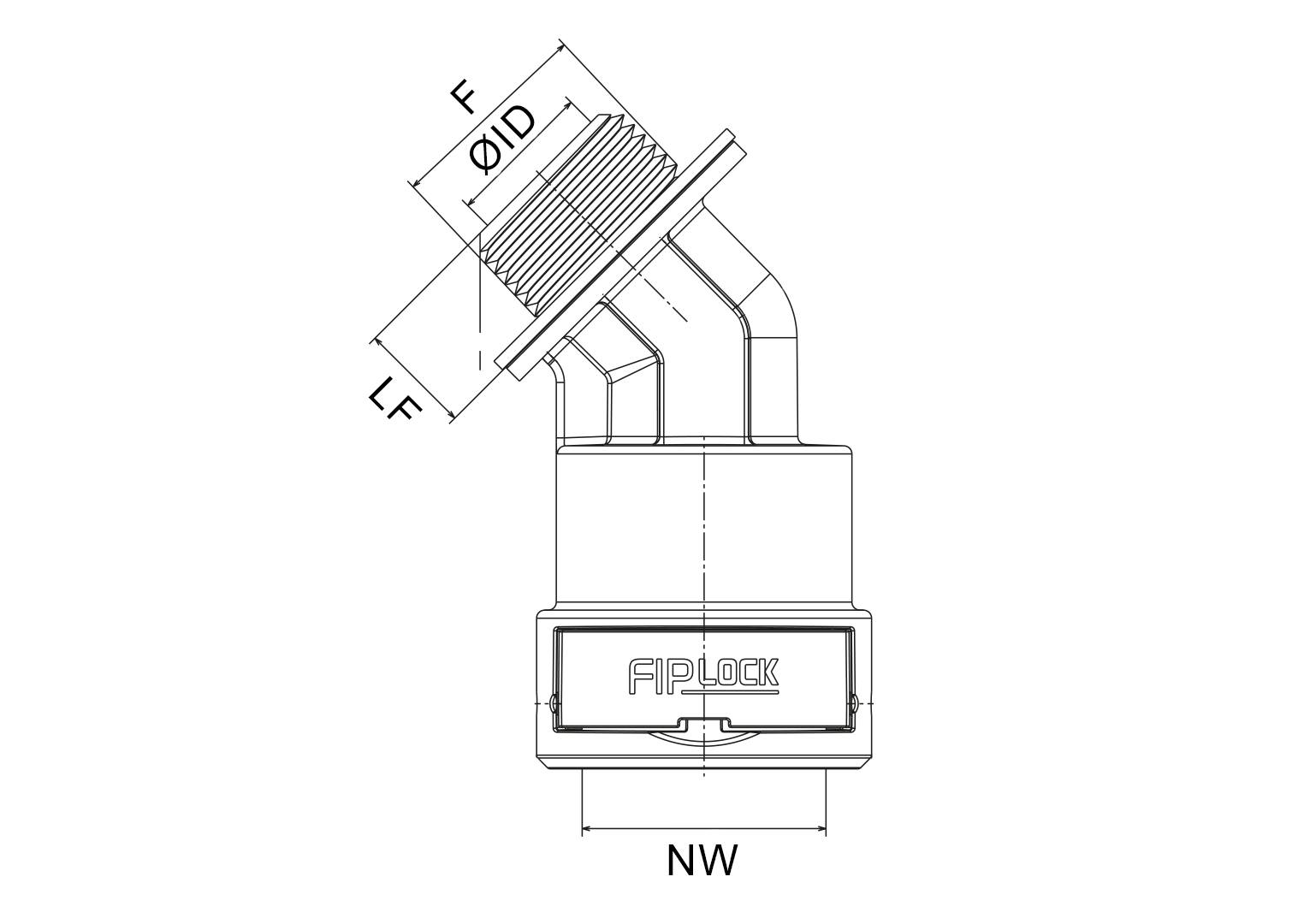

NW – Diametro nominale della guaina
θ ID – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

NW(mm)

NW(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

Codice prodotto

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

11

Codice prodotto

P45112

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

11

Codice prodotto

P45116

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

11

Codice prodotto

P45120

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

12

Codice prodotto

P45125

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

15

Codice prodotto

P45132

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

19

Codice prodotto

P45140

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

19

Codice prodotto

P45150

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

19

Codice prodotto

P45163

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

11

Codice prodotto

P45216

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

11

Codice prodotto

P45220

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

12

Codice prodotto

P45225

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

19

Codice prodotto

P45250

NW(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

Lf(mm)

11

Codice prodotto

P45309

NW(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

11

Codice prodotto

P45311

NW(mm)

17

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

11

Codice prodotto

P45316

NW(mm)

23

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

Lf(mm)

12

Codice prodotto

P45321

NW(mm)

29

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

12

Codice prodotto

P45329

NW(mm)

36

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

13

Codice prodotto

P45336

NW(mm)

48

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

Lf(mm)

13

Codice prodotto

P45348

NW(mm)

12

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

13.5

Codice prodotto

P45401

NW(mm)

23

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/4”

Lf(mm)

14

Codice prodotto

P45402

NW(mm)

29

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1”

Lf(mm)

17.3

Codice prodotto

P45403

NW(mm)

36

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/4

Lf(mm)

18

Codice prodotto

P45404

NW(mm)

48

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/2

Lf(mm)

18.4

Codice prodotto

P45405

NW(mm)

17

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

13.5

Codice prodotto

P45501

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386, UL1696
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)
