Raccordi per tubi e guaine elettriche

Raccordo tipo PA PRSF U M

Raccordo dritto con filetto femmina per guaina corrugata flessibile IP66/IP67/IP68/IP69. Raccordo femmina PA PRSF-U-M in poliammide 6 appositamente modificato, senza alogeni, resistente ai raggi UV con filettatura in plastica UNEF/UNS (MIL DLT 5015). Soddisfa le classi di protezione IP66, IP67, IP68 e IP69. Il sistema di chiusura a 360° può essere facilmente aperto con un normale cacciavite a taglio.

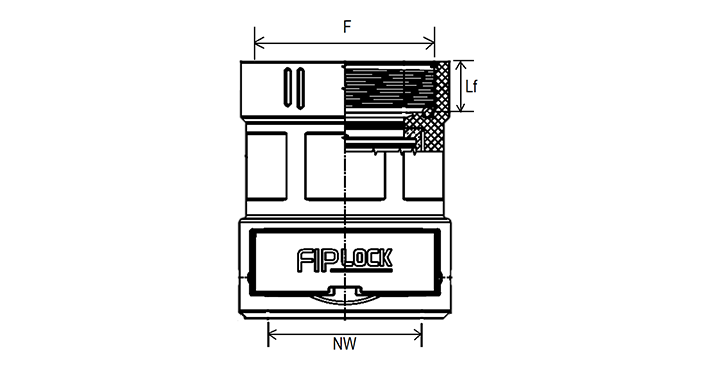

NW – Diametro nominale della guaina
θ ID – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

NW(mm)

NW(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

Codice prodotto

NW(mm)

10

Filetto (F)

UNEF

Size (F)

7/8”UNEF

Lf(mm)

8

Codice prodotto

P27001

NW(mm)

12

Filetto (F)

UNEF

Size (F)

5/8”UNEF

Lf(mm)

8

Codice prodotto

P27002

NW(mm)

12

Filetto (F)

UNEF

Size (F)

7/8”UNEF

Lf(mm)

8

Codice prodotto

P27003

NW(mm)

12

Filetto (F)

UNEF

Size (F)

1”UNEF

Lf(mm)

8

Codice prodotto

P27004

NW(mm)

12

Filetto (F)

UNEF

Size (F)

1-3/16”UNEF

Lf(mm)

8

Codice prodotto

P27005

NW(mm)

12

Filetto (F)

UNEF

Size (F)

1-7/16”UNEF

Lf(mm)

10

Codice prodotto

P27006

NW(mm)

17

Filetto (F)

UNEF

Size (F)

3/4”UNEF

Lf(mm)

8

Codice prodotto

P27007

NW(mm)

17

Filetto (F)

UNEF

Size (F)

7/8”UNEF

Lf(mm)

8

Codice prodotto

P27008

NW(mm)

17

Filetto (F)

UNEF

Size (F)

1”UNEF

Lf(mm)

8

Codice prodotto

P27009

NW(mm)

17

Filetto (F)

UNEF

Size (F)

1-3/16”UNEF

Lf(mm)

8

Codice prodotto

P27010

NW(mm)

17

Filetto (F)

UNEF

Size (F)

1-7/16”UNEF

Lf(mm)

10

Codice prodotto

P27011

NW(mm)

17

Filetto (F)

UNS

Size (F)

1-3/4”UNS

Lf(mm)

12

Codice prodotto

P27012

NW(mm)

23

Filetto (F)

UNEF

Size (F)

1”UNEF

Lf(mm)

8

Codice prodotto

P27013

NW(mm)

23

Filetto (F)

UNEF

Size (F)

1-3/16”UNEF

Lf(mm)

8

Codice prodotto

P27014

NW(mm)

23

Filetto (F)

UNEF

Size (F)

1-7/16”UNEF

Lf(mm)

10

Codice prodotto

P27015

NW(mm)

23

Filetto (F)

UNS

Size (F)

1-3/4”UNS

Lf(mm)

12

Codice prodotto

P27016

NW(mm)

23

Filetto (F)

UNS

Size (F)

2”UNS

Lf(mm)

12

Codice prodotto

P27017

NW(mm)

23

Filetto (F)

UNS

Size (F)

2-1/4”UNS

Lf(mm)

12

Codice prodotto

P27018

NW(mm)

29

Filetto (F)

UNEF

Size (F)

1-3/16”UNEF

Lf(mm)

8

Codice prodotto

P27019

NW(mm)

29

Filetto (F)

UNEF

Size (F)

1-7/16”UNEF

Lf(mm)

10

Codice prodotto

P27020

NW(mm)

29

Filetto (F)

UNS

Size (F)

1-3/4”UNS

Lf(mm)

12

Codice prodotto

P27021

NW(mm)

29

Filetto (F)

UNS

Size (F)

2”UNS

Lf(mm)

12

Codice prodotto

P27022

NW(mm)

29

Filetto (F)

UNS

Size (F)

2-1/4”UNS

Lf(mm)

12

Codice prodotto

P27023

NW(mm)

36

Filetto (F)

UNEF

Size (F)

1-7/16”UNEF

Lf(mm)

10

Codice prodotto

P27024

NW(mm)

36

Filetto (F)

UNS

Size (F)

1-3/4”UNS

Lf(mm)

12

Codice prodotto

P27025

NW(mm)

36

Filetto (F)

UNS

Size (F)

2”UNS

Lf(mm)

12

Codice prodotto

P27026

NW(mm)

36

Filetto (F)

UNS

Size (F)

2-1/4”UNS

Lf(mm)

12

Codice prodotto

P27027

NW(mm)

48

Filetto (F)

UNS

Size (F)

2”UNS

Lf(mm)

12

Codice prodotto

P27028

NW(mm)

48

Filetto (F)

UNS

Size (F)

2-1/4”UNS

Lf(mm)

12

Codice prodotto

P27029

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386, UL1696
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.

Certificazioni

American Society for Testing and Materials

Halogen free

National Fire Protection Association

Registration, Evaluation, Authorization and Restriction of Chemicals

Resistenza alle radiazioni UV

Restriction of Hazardous Substances directive

Standards for rolling stock (halogen free) EN 45545-2
