Raccordo tipo PA PRSF U A

Raccordo dritto con filetto femmina per guaina corrugata flessibile IP66/IP67/IP68/IP69. Il raccordo monopezzo per guaine PA PRSF-U-A con filettatura femmina UNEF per connettori della serie AMP-CPC, realizzato in poliammide 6 appositamente modificato e non alogeno, è autoestinguente e resistente alla maggior parte delle sostanze chimiche comunemente utilizzate. Grazie all’eccellente resistenza ai raggi UV, PA PRSF-U-A è perfettamente adatto anche per installazioni all’esterno. Grazie al nuovissimo sistema di interblocco a 360° e alla guarnizione interna della guaina, PA PRSF-U-A è conforme alla massima classe di protezione IP69 in combinazione con le nostre guaine corrugate. Essendo consegnato preassemblato e facile da riaprire utilizzando un cacciavite a taglio comunemente reperibile in commercio, PA PRSF-U-A garantisce un notevole risparmio di tempo durante l’installazione e lo smontaggio.

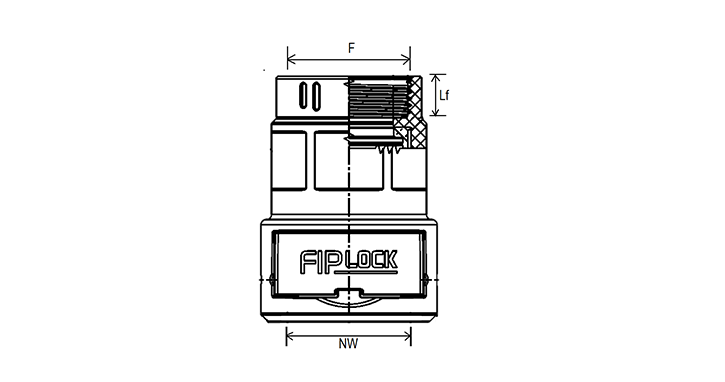

NW – Diametro nominale della guaina
θ ID – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

NW(mm)

NW(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

Codice prodotto

NW(mm)

7

Filetto (F)

UNEF

Size (F)

5/8”UNEF

Lf(mm)

9

Codice prodotto

P25001

NW(mm)

10

Filetto (F)

UNEF

Size (F)

5/8”UNEF

Lf(mm)

8

Codice prodotto

P25002

NW(mm)

10

Filetto (F)

UNEF

Size (F)

3/4”UNEF

Lf(mm)

10.5

Codice prodotto

P25003

NW(mm)

12

Filetto (F)

UNEF

Size (F)

5/8”UNEF

Lf(mm)

8

Codice prodotto

P25004

NW(mm)

12

Filetto (F)

UNEF

Size (F)

3/4”UNEF

Lf(mm)

9

Codice prodotto

P25005

NW(mm)

12

Filetto (F)

UNEF

Size (F)

15/16”UNEF

Lf(mm)

10.5

Codice prodotto

P25006

NW(mm)

12

Filetto (F)

UNEF

Size (F)

1-5/8”UNEF

Lf(mm)

11

Codice prodotto

P25007

NW(mm)

17

Filetto (F)

UNEF

Size (F)

3/4”UNEF

Lf(mm)

8

Codice prodotto

P25008

NW(mm)

17

Filetto (F)

UNEF

Size (F)

15/16”UNEF

Lf(mm)

8

Codice prodotto

P25009

NW(mm)

17

Filetto (F)

UNEF

Size (F)

1-3/8”UNEF

Lf(mm)

11

Codice prodotto

P25010

NW(mm)

17

Filetto (F)

UNEF

Size (F)

1-5/8”UNEF

Lf(mm)

11

Codice prodotto

P25011

NW(mm)

23

Filetto (F)

UNEF

Size (F)

15/16”UNEF

Lf(mm)

8

Codice prodotto

P25012

NW(mm)

23

Filetto (F)

UNEF

Size (F)

1-3/8”UNEF

Lf(mm)

9.5

Codice prodotto

P25013

NW(mm)

23

Filetto (F)

UNEF

Size (F)

1-5/8”UNEF

Lf(mm)

11

Codice prodotto

P25014

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD BS(PA6 MOD BS)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386, UL1696
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.

Certificazioni

American Society for Testing and Materials

Halogen free

National Fire Protection Association

Registration, Evaluation, Authorization and Restriction of Chemicals

Resistenza alle radiazioni UV

Restriction of Hazardous Substances directive

Standards for rolling stock (halogen free) EN 45545-2
