Guaine metalliche

Guaina flessibile tipo UALT 2000

Guaina pieghevole in ACCIAIO zincato a caldo , ad aggraffatura rinforzata e con filo di RAME tra le spire, ricoperto in PVC grigio di grosso spessore liscio e ben ancorato all’anima metallica,IP67, appositamente studiata per garantire la schermatura dalle interferenze provocate da un campo elettromagnetico, trova la sua applicazione ovunque ci sia l’esigenza di proteggere delle apparecchiature dalle interferenze elettromagnetiche (EMC), secondo le direttive europee sulla compatibilita’ elettromagnetica EMC 89/336 EEC. Molto indicata dove sia richiesta una forte resistenza meccanica e un’ottima resistenza alla trazione, alla torsione e alla compressione,elevata resistenza agli olii, all’invecchiamento e agli acidi generalmente usati nelle industrie, non propagante la fiamma secondo le NORME EN IEC 61386. Oltre alla norma EN IEC 61386 soddisfa i requisiti delle norme: BS EN 61386 -2 -3 e BS 731 Parte 1.

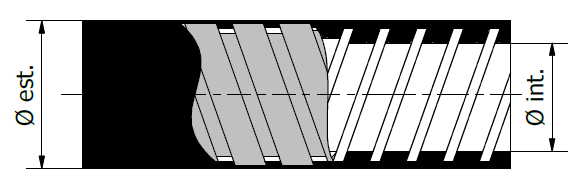

θ int.- Diametro interno della guaina
θ est.- Diametro esterno della guaina
Materiale: Guaina in acciaio zincato caldo con filo di rame e ricoperto in PVC

θ int(mm)

θ int(mm)

θ est(mm)

θ est(mm)

Colore

Colore

Codice prodotto

CAD

θ int(mm)

10

θ est(mm)

15.5

Colore

Grigio

Codice prodotto

UALT 210

CAD

CAD 3D

θ int(mm)

12

θ est(mm)

18

Colore

Grigio

Codice prodotto

UALT 212

CAD

CAD 3D

θ int(mm)

15.5

θ est(mm)

21.5

Colore

Grigio

Codice prodotto

UALT 216

CAD

CAD 3D

θ int(mm)

20.5

θ est(mm)

27

Colore

Grigio

Codice prodotto

UALT 221

CAD

CAD 3D

θ int(mm)

26.5

θ est(mm)

33

Colore

Grigio

Codice prodotto

UALT 227

CAD

CAD 3D

θ int(mm)

34.5

θ est(mm)

43

Colore

Grigio

Codice prodotto

UALT 235

CAD

CAD 3D

θ int(mm)

39.5

θ est(mm)

48

Colore

Grigio

Codice prodotto

UALT 240

CAD

CAD 3D

θ int(mm)

50.5

θ est(mm)

60

Colore

Grigio

Codice prodotto

UALT 250

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 15 °C / + 80 °C
Grado di protezione IP: IP67
Materiale: Guaina in acciaio zincato caldo con filo di rame e ricoperto in PVC
Color: Grigio
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 3 1
Resistenza alla trazione: 1000 N
Resistenza alla compressione: 1250 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Elettromagnetiche (EMC): Si
Resistenza alla corrosione: Ottima resistenza

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.

Certificazioni

Registration, Evaluation, Authorization and Restriction of Chemicals

Restriction of Hazardous Substances directive

Standard per la sicurezza dell'infiammabilità delle materie plastiche
