Raccordi per tubi e guaine elettriche
Raccordo tipo AM MF
Raccordo con filetto maschio per guaina flessibile IP67. Raccordo con filetto fisso maschio, utilizzabile ovunque ci sia un foro filettato, avvitandolo direttamente, o in un foro passante, con l’ausilio di un controdado dalla parte opposta. ll raccordo e’ realizzato in ottone nichelato. Il grado di protezione tra il raccordo e la guaina e’ IP67, certificato secondo le norme EN IEC 61386, garantito dall’anello di tenuta che si stringe sul tubo quando si serra il dado. In questo modo il sistema garantisce una perfetta tenuta meccanica, alla trazione certificata >1000 N, alla torsione e alle vibrazioni. La continuita’ elettrica e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica della guaina, ricoprendo interamente l’estremita’ del tubo flessibile a protezione del passaggio cavi.

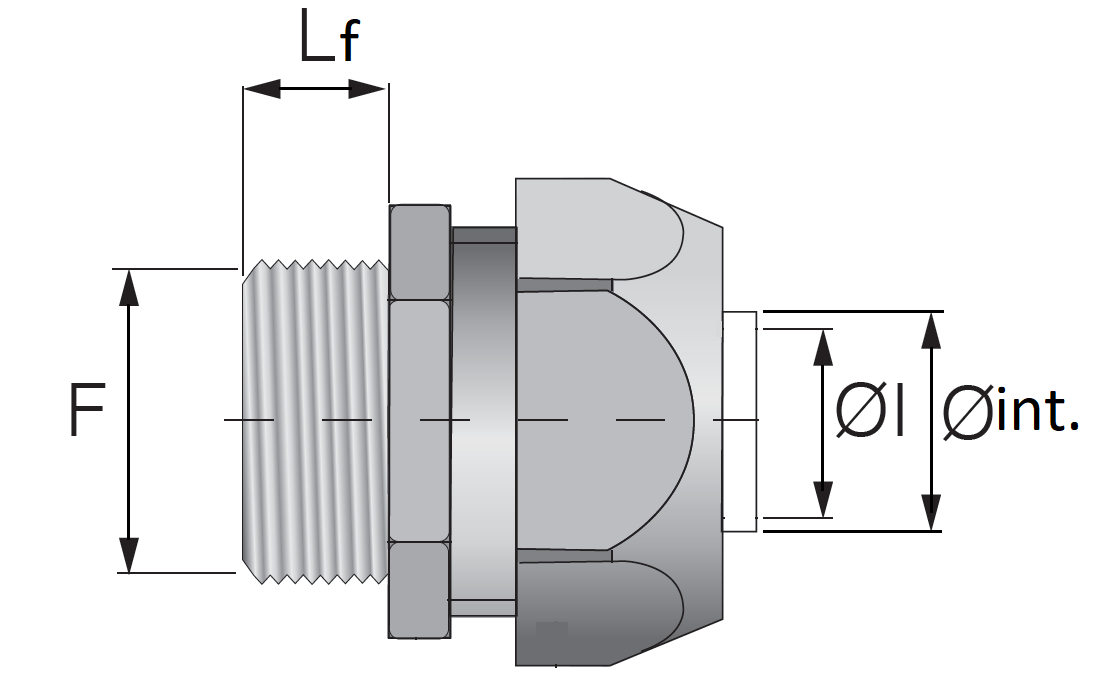

θ int.- Diametro interno della guaina
θ I – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Ottone nichelato
Color: Nickel
θ int(mm)
10
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/4”
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50001
CAD
θ int(mm)
10
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/8”
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50002
CAD
θ int(mm)
12
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/8”
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50003
CAD
θ int(mm)
12
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50004
CAD
θ int(mm)
15.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50005
CAD
θ int(mm)
20.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/4”
θ I(mm)
19
Lf(mm)
9
Codice prodotto
50006
CAD
θ int(mm)
26.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1”
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50007
CAD
θ int(mm)
34.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/4
θ I(mm)
32.5
Lf(mm)
11
Codice prodotto
50008
CAD
θ int(mm)
39.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/2
θ I(mm)
37.5
Lf(mm)
14
Codice prodotto
50009
CAD
θ int(mm)
50.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 2”
θ I(mm)
48.5
Lf(mm)
14
Codice prodotto
50010
CAD
θ int(mm)
63
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 2” 1/2
θ I(mm)
58
Lf(mm)
24
Codice prodotto
50011
CAD
-
θ int(mm)
77
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3”
θ I(mm)
72
Lf(mm)
26
Codice prodotto
50012
CAD
-
θ int(mm)
102
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 4”
θ I(mm)
96
Lf(mm)
30
Codice prodotto
50013
CAD
-
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG7
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50021
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50022
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50023
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50024
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50025
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50026
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50027
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50028
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50029
CAD
θ int(mm)
20.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
θ I(mm)
19
Lf(mm)
9
Codice prodotto
50030
CAD
θ int(mm)
26.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50031
CAD
θ int(mm)
34.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
θ I(mm)
32.5
Lf(mm)
11
Codice prodotto
50032
CAD
θ int(mm)
39.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
θ I(mm)
37.5
Lf(mm)
14
Codice prodotto
50033
CAD
θ int(mm)
50.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
θ I(mm)
48.5
Lf(mm)
14
Codice prodotto
50034
CAD
θ int(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50041
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50042
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50043
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50044
CAD
θ int(mm)
20.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
19
Lf(mm)
9
Codice prodotto
50045
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50046
CAD
θ int(mm)
34.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
32.5
Lf(mm)
11
Codice prodotto
50047
CAD
θ int(mm)
39.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
θ I(mm)
37.5
Lf(mm)
14
Codice prodotto
50048
CAD
θ int(mm)
50.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
θ I(mm)
48.5
Lf(mm)
14
Codice prodotto
50049
CAD
θ int(mm)
63
Filetto (F)
Metrico (ISO 965)
Size (F)
M75x1,5
θ I(mm)
58
Lf(mm)
24
Codice prodotto
50050
CAD
-
θ int(mm)
77
Filetto (F)
Metrico (ISO 965)
Size (F)
M90x1,5
θ I(mm)
72
Lf(mm)
26
Codice prodotto
50051
CAD
-
θ int(mm)
102
Filetto (F)
Metrico (ISO 965)
Size (F)
M110x1.5
θ I(mm)
96
Lf(mm)
30
Codice prodotto
50052
CAD
-
θ int(mm)
10
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1/4”
θ I(mm)
8.5
Lf(mm)
11.5
Codice prodotto
50101
CAD
θ int(mm)
10
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 3/8”
θ I(mm)
8.5
Lf(mm)
11.5
Codice prodotto
50102
CAD
θ int(mm)
12
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 3/8”
θ I(mm)
10.5
Lf(mm)
11.5
Codice prodotto
50103
CAD
θ int(mm)
12
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1/2”
θ I(mm)
10.5
Lf(mm)
15
Codice prodotto
50104
CAD
θ int(mm)
15.5
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1/2”
θ I(mm)
14
Lf(mm)
15
Codice prodotto
50105
CAD
θ int(mm)
20.5
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 3/4”
θ I(mm)
19
Lf(mm)
15
Codice prodotto
50106
CAD
θ int(mm)
26.5
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1”
θ I(mm)
24.5
Lf(mm)
19
Codice prodotto
50107
CAD
θ int(mm)
34.5
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1” 1/4
θ I(mm)
32.5
Lf(mm)
21
Codice prodotto
50108
CAD
θ int(mm)
39.5
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 1” 1/2
θ I(mm)
37.5
Lf(mm)
21
Codice prodotto
50109
CAD
θ int(mm)
50.5
Filetto (F)
NPT (ANSI/ASME B1.20.1)
Size (F)
NPT 2”
θ I(mm)
48.5
Lf(mm)
23
Codice prodotto
50110
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50127
CAD
θ int(mm)
20.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
θ I(mm)
19
Lf(mm)
9
Codice prodotto
50128
CAD
θ int(mm)
26.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50130
CAD
θ int(mm)
34.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
θ I(mm)
32.5
Lf(mm)
11
Codice prodotto
50131
CAD
θ int(mm)
39.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
θ I(mm)
37.5
Lf(mm)
14
Codice prodotto
50132
CAD
θ int(mm)
50.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
θ I(mm)
48.5
Lf(mm)
14
Codice prodotto
50133
CAD
θ int(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M12x1,5
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50141
CAD
θ int(mm)
10
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 1/4”
θ I(mm)
8.5
Lf(mm)
11.5
Codice prodotto
50183
CAD
θ int(mm)
12
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 3/8”
θ I(mm)
10.5
Lf(mm)
11.5
Codice prodotto
50184
CAD
θ int(mm)
15.5
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 1/2”
θ I(mm)
14
Lf(mm)
15
Codice prodotto
50185
CAD
θ int(mm)
20.5
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 3/4”
θ I(mm)
19
Lf(mm)
15
Codice prodotto
50186
CAD
θ int(mm)
26.5
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 1”
θ I(mm)
24.5
Lf(mm)
19
Codice prodotto
50187
CAD
θ int(mm)
34.5
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 1” 1/4
θ I(mm)
32.5
Lf(mm)
21
Codice prodotto
50188
CAD
θ int(mm)
39.5
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 1” 1/2
θ I(mm)
37.5
Lf(mm)
21
Codice prodotto
50189
CAD
θ int(mm)
50.5
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 2”
θ I(mm)
48.5
Lf(mm)
23
Codice prodotto
50190
CAD
θ int(mm)
63
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 2” 1/2
θ I(mm)
58
Lf(mm)
-
Codice prodotto
50191
CAD
-
θ int(mm)
77
Filetto (F)
GAS Conico (ISO 7-1)
Size (F)
R 3”
θ I(mm)
72
Lf(mm)
-
Codice prodotto
50192
CAD
-
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50543
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50544
CAD
θ int(mm)
20.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
19
Lf(mm)
9
Codice prodotto
50545
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50546
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50547
CAD
θ int(mm)
39.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
37.5
Lf(mm)
14
Codice prodotto
50548
CAD
θ int(mm)
50.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
θ I(mm)
48.5
Lf(mm)
14
Codice prodotto
50549
CAD
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP67
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386, UL 1696 (Solo per i filetti GAS ISO 228, PG DIN 40430, ISO METRIC, NPT con diametro interno dell guiana fino a 50,5 mm)
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo
Controllo qualità
Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
Scarica le certificazioni
Registration, Evaluation, Authorization and Restriction of Chemicals
Restriction of Hazardous Substances directive
Download documentazione
Prodotti correlati
Cassette di derivazione in Nylon
Cassette NYLOHM
Guaine metalliche
Guaina flessibile tipo DMA
Guaine metalliche
Guaina flessibile tipo DMC DMCN
Guaine metalliche
Guaina flessibile tipo DMCXX
Guaine metalliche
Guaina flessibile tipo DMT
Raccordi per tubi e guaine elettriche
Raccordo tipo AM DMC HJT L
Raccordi per tubi e guaine elettriche
Raccordo tipo AM FF
Raccordi per tubi e guaine elettriche
Raccordo tipo AM MF AISI 316L
Raccordi per tubi e guaine elettriche
Raccordo tipo AM MF CURVO
Potrebbe interessarti anche
Accessori metallici per raccordi e pressacavi
Anelli tipi AB AX AG OT
Accessori metallici per raccordi e pressacavi
Controdadi
Accessori e componentistica in nylon per raccordi e pressacavi
Controdadi EMC
Accessori metallici per raccordi e pressacavi
Dado MT
Accessori metallici per raccordi e pressacavi
Guarnizioni
Accessori metallici per raccordi e pressacavi
Manicotti
Accessori metallici per raccordi e pressacavi
Nippli
Accessori metallici per raccordi e pressacavi
