Raccordi per tubi e guaine elettriche
Raccordo tipo AM MF AISI 316L
Raccordo con filetto maschio per guaina flessibile IP67. Raccordo con filetto fisso maschio, utilizzabile ovunque ci sia un foro filettato, avvitandolo direttamente, o in un foro passante, con l’ausilio di un controdado dalla parte opposta. ll raccordo e’ realizzato in ACCIAIO INOX 316 L. Il grado di protezione tra il raccordo e la guaina e’ IP67, certificato secondo le norme EN IEC 61386, garantito dall’anello di tenuta che si stringe sul tubo quando si serra il dado. In questo modo il sistema garantisce una perfetta tenuta meccanica, alla trazione certificata >1000 N, alla torsione e alle vibrazioni. La continuita’ elettrica e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica della guaina, ricoprendo interamente l’estremita’ del tubo flessibile a protezione del passaggio cavi.

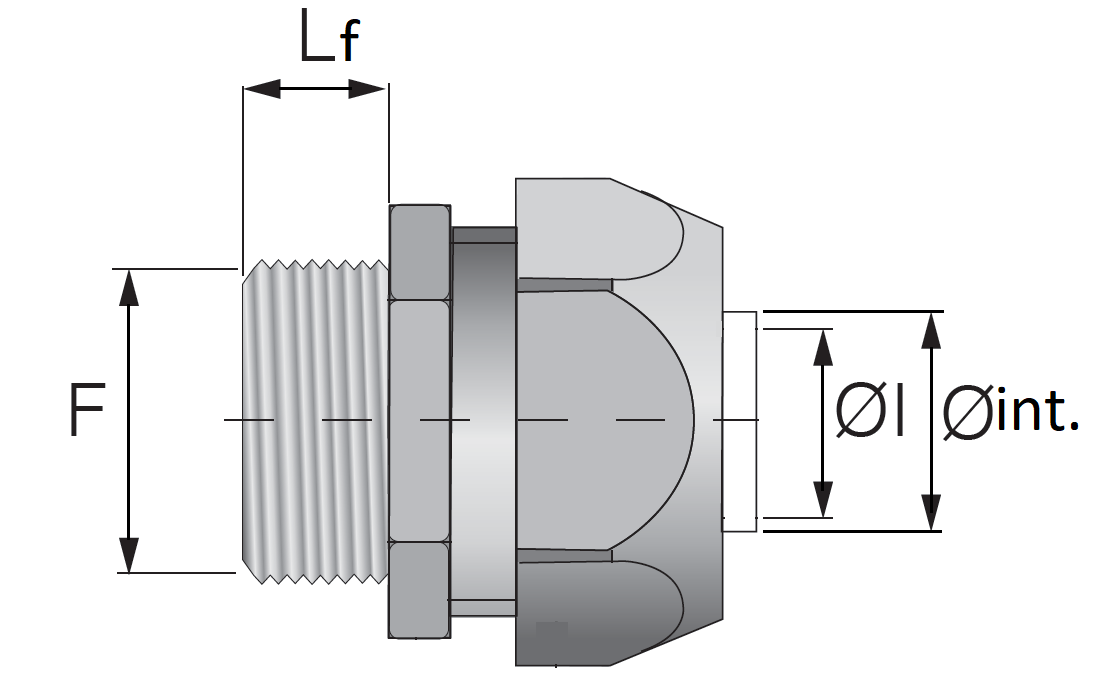

θ int.- Diametro interno della guaina
θ I – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Acciaio INOX 316L
Color: Acciaio
θ int(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50041XX
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50042XX
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
10.5
Lf(mm)
9
Codice prodotto
50043XX
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50044XX
CAD
θ int(mm)
20.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
19
Lf(mm)
9
Codice prodotto
50045XX
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50046XX
CAD
θ int(mm)
34.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
32.5
Lf(mm)
11
Codice prodotto
50047XX
CAD
θ int(mm)
39.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
θ I(mm)
37.5
Lf(mm)
14
Codice prodotto
50048XX
CAD
θ int(mm)
50.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
θ I(mm)
48.5
Lf(mm)
14
Codice prodotto
50049XX
CAD
θ int(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M12x1,5
θ I(mm)
8.5
Lf(mm)
9
Codice prodotto
50141XX
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50543XX
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
14
Lf(mm)
9
Codice prodotto
50544XX
CAD
θ int(mm)
20.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
19
Lf(mm)
9
Codice prodotto
50545XX
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50546XX
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice prodotto
50547XX
CAD
θ int(mm)
39.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
37.5
Lf(mm)
14
Codice prodotto
50548XX
CAD
θ int(mm)
50.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
θ I(mm)
48.5
Lf(mm)
14
Codice prodotto
50549XX
CAD
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP67
Materiale: Acciaio INOX 316L
Color: Acciaio
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo
Controllo qualità
Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
Scarica le certificazioni
Registration, Evaluation, Authorization and Restriction of Chemicals
Restriction of Hazardous Substances directive
Download documentazione
