Raccordi per tubi e guaine elettriche

Raccordo tipo AM FF

Raccordo con filetto femmina per guaina flessibile IP67. Raccordo Femmina con filetto fisso, utilizzabile ovunque ci si debba raccordare a un tubo rigido filettato o comunque un attacco con filetto maschio. Realizzato in ottone nichelato, il grado di protezione certificato secondo le norme EN IEC 61386 tra il raccordo e il tubo e’ IP67, ed e’ garantito dall’anello di tenuta che si stringe sul tubo quando si stringe il dado, garantendo così una perfetta tenuta meccanica, alla trazione alla torsione e alle vibrazioni, la continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo, ricoprendo interamente l’estremita’ del tubo flessibile a protezione del passaggio cavi.

Scarica documento tecnico

Scarica scheda di montaggio

Richiedi informazioni

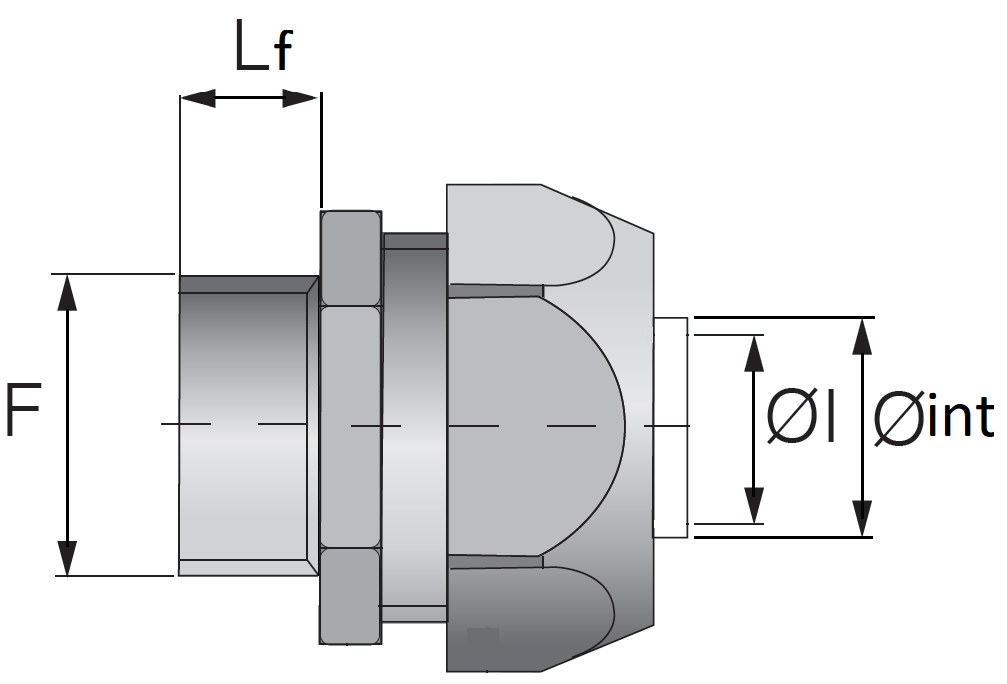

θ int.- Diametro interno della guaina
θ I – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Ottone nichelato
Color: Nickel

θ int(mm)

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/4”

θ I(mm)

8.5

Lf(mm)

Codice prodotto

50151

CAD

CAD 3D

Richiedi info

θ int(mm)

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/8”

θ I(mm)

10.5

Lf(mm)

Codice prodotto

50153

CAD

CAD 3D

Richiedi info

θ int(mm)

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

θ I(mm)

10.5

Lf(mm)

Codice prodotto

50154

CAD

CAD 3D

Richiedi info

θ int(mm)

15.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

θ I(mm)

Lf(mm)

Codice prodotto

50155

CAD

CAD 3D

Richiedi info

θ int(mm)

20.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/4”

θ I(mm)

Lf(mm)

Codice prodotto

50156

CAD

CAD 3D

Richiedi info

θ int(mm)

26.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1”

θ I(mm)

24.5

Lf(mm)

Codice prodotto

50157

CAD

CAD 3D

Richiedi info

θ int(mm)

34.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/4

θ I(mm)

32.5

Lf(mm)

Codice prodotto

50158

CAD

CAD 3D

Richiedi info

θ int(mm)

39.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/2

θ I(mm)

37.5

Lf(mm)

Codice prodotto

50159

CAD

CAD 3D

Richiedi info

θ int(mm)

50.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 2”

θ I(mm)

48.5

Lf(mm)

Codice prodotto

50160

CAD

CAD 3D

Richiedi info

θ int(mm)

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1/4”

θ I(mm)

8.5

Lf(mm)

Codice prodotto

50193

CAD

CAD 3D

Richiedi info

θ int(mm)

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 3/8”

θ I(mm)

10.5

Lf(mm)

Codice prodotto

50194

CAD

CAD 3D

Richiedi info

θ int(mm)

15.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1/2”

θ I(mm)

Lf(mm)

13.75

Codice prodotto

50195

CAD

CAD 3D

Richiedi info

θ int(mm)

20.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 3/4”

θ I(mm)

Lf(mm)

13.75

Codice prodotto

50196

CAD

CAD 3D

Richiedi info

θ int(mm)

26.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1”

θ I(mm)

24.5

Lf(mm)

17.6

Codice prodotto

50197

CAD

CAD 3D

Richiedi info

θ int(mm)

34.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1” 1/4

θ I(mm)

32.5

Lf(mm)

17.6

Codice prodotto

50198

CAD

CAD 3D

Richiedi info

θ int(mm)

39.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1” 1/2

θ I(mm)

37.5

Lf(mm)

18.5

Codice prodotto

50199

CAD

CAD 3D

Richiedi info

θ int(mm)

50.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 2”

θ I(mm)

48.5

Lf(mm)

20.5

Codice prodotto

50200

CAD

CAD 3D

Richiedi info

θ int(mm)

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/4”

θ I(mm)

8.5

Lf(mm)

Codice prodotto

50252

CAD

CAD 3D

Richiedi info

θ int(mm)

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/8”

θ I(mm)

10.5

Lf(mm)

Codice prodotto

50253

CAD

CAD 3D

Richiedi info

θ int(mm)

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

θ I(mm)

10.5

Lf(mm)

13.75

Codice prodotto

50254

CAD

CAD 3D

Richiedi info

θ int(mm)

15.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

θ I(mm)

Lf(mm)

13.75

Codice prodotto

50255

CAD

CAD 3D

Richiedi info

θ int(mm)

20.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/4”

θ I(mm)

Lf(mm)

13.75

Codice prodotto

50256

CAD

CAD 3D

Richiedi info

θ int(mm)

26.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1”

θ I(mm)

24.5

Lf(mm)

17.6

Codice prodotto

50257

CAD

CAD 3D

Richiedi info

θ int(mm)

34.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/4

θ I(mm)

32.5

Lf(mm)

17.6

Codice prodotto

50258

CAD

CAD 3D

Richiedi info

θ int(mm)

39.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/2

θ I(mm)

37.5

Lf(mm)

18.5

Codice prodotto

50259

CAD

CAD 3D

Richiedi info

θ int(mm)

50.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 2”

θ I(mm)

48.5

Lf(mm)

20.5

Codice prodotto

50260

CAD

CAD 3D

Richiedi info

θ int(mm)

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

θ I(mm)

10.5

Lf(mm)

Codice prodotto

50301

CAD

CAD 3D

Richiedi info

θ int(mm)

15.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

θ I(mm)

Lf(mm)

Codice prodotto

50302

CAD

CAD 3D

Richiedi info

θ int(mm)

15.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

θ I(mm)

Lf(mm)

Codice prodotto

50303

CAD

CAD 3D

Richiedi info

θ int(mm)

20.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

θ I(mm)

Lf(mm)

Codice prodotto

50304

CAD

CAD 3D

Richiedi info

θ int(mm)

20.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

θ I(mm)

Lf(mm)

Codice prodotto

50305

CAD

CAD 3D

Richiedi info

θ int(mm)

26.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

θ I(mm)

24.5

Lf(mm)

Codice prodotto

50306

CAD

CAD 3D

Richiedi info

θ int(mm)

26.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

θ I(mm)

24.5

Lf(mm)

Codice prodotto

50307

CAD

CAD 3D

Richiedi info

θ int(mm)

34.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

θ I(mm)

32.5

Lf(mm)

Codice prodotto

50308

CAD

CAD 3D

Richiedi info

θ int(mm)

39.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

θ I(mm)

37.5

Lf(mm)

Codice prodotto

50309

CAD

CAD 3D

Richiedi info

θ int(mm)

50.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

θ I(mm)

48.5

Lf(mm)

Codice prodotto

50310

CAD

CAD 3D

Richiedi info

Settori di applicazione

Automazione industriale

Chimico e Farmaceutico

Caratteristiche

Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP67
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
