Raccordi per tubi e guaine elettriche

Raccordo tipo AM MG

Raccordo con filetto maschio girevole per guaina flessibile IP67. Raccordo con filetto maschio girevole, il filetto girevole e’ opportuno per quelle istallazioni che richiedono la necessita’ di poter sopportare il continuo movimento del tubo con i cavi, in torsione o comunque in movimento. Utilizzabile ovunque ci sia un foro filettato, avvitandolo direttamente, o in un foro passante, con l’ausilio di un controdado dalla parte opposta. In ottone nichelato, il grado di protezione certificato secondo le norme EN IEC 61386 tra il raccordo e il tubo e’ IP67 ed e’ garantito dall’anello di tenuta che si stringe sul tubo quando si stringe il dado, garantendo così una perfetta tenuta meccanica, alla trazione alla torsione e alle vibrazioni. La continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo, ricoprendo interamente l’estremita’ del tubo flessibile a protezione del passaggio cavi.

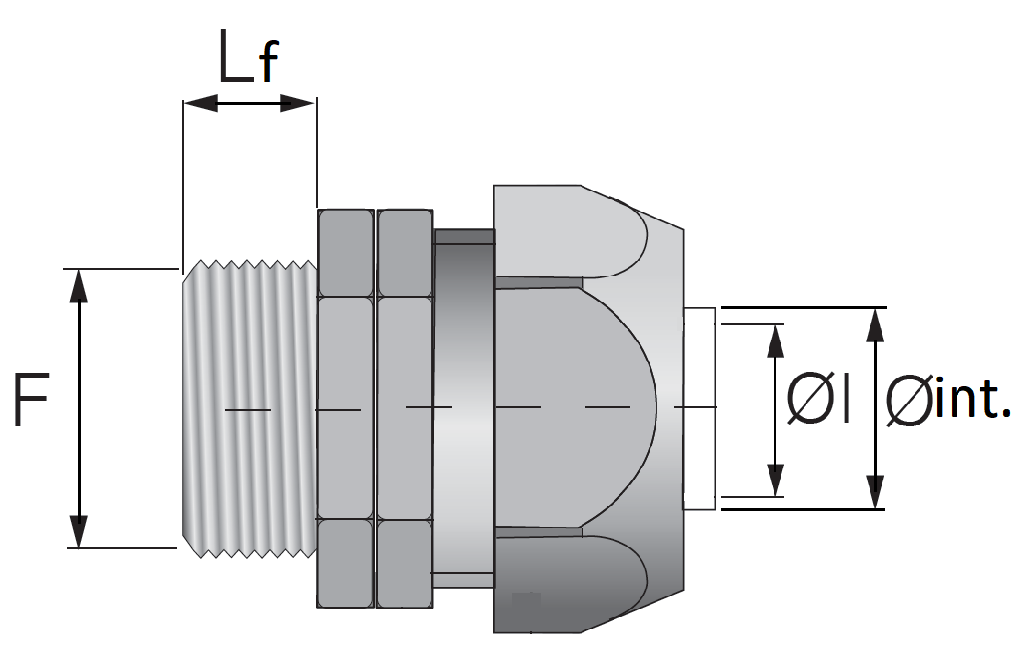

θ int.- Diametro interno della guaina
θ I – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Ottone nichelato
Color: Nickel

θ int(mm)

θ int(mm)

Seleziona filetto (F)

θ I(mm)

θ I(mm)

Lf(mm)

Lf(mm)

Codice prodotto

CAD

θ int(mm)

10

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/4”

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50060

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/8”

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50061

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50062

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50063

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/4”

θ I(mm)

19

Lf(mm)

9

Codice prodotto

50064

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1”

θ I(mm)

24.5

Lf(mm)

11

Codice prodotto

50065

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/4

θ I(mm)

32.5

Lf(mm)

11

Codice prodotto

50066

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/2

θ I(mm)

37.5

Lf(mm)

11

Codice prodotto

50067

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 2”

θ I(mm)

48.5

Lf(mm)

11

Codice prodotto

50068

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG7

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50079

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50080

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50081

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50082

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50083

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50084

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

θ I(mm)

19

Lf(mm)

9

Codice prodotto

50085

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

θ I(mm)

24.5

Lf(mm)

11

Codice prodotto

50086

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

θ I(mm)

32.5

Lf(mm)

11

Codice prodotto

50087

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG42

θ I(mm)

37.5

Lf(mm)

11

Codice prodotto

50088

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

θ I(mm)

48.5

Lf(mm)

11

Codice prodotto

50089

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50090

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50091

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50092

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50093

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

θ I(mm)

19

Lf(mm)

9

Codice prodotto

50094

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

θ I(mm)

24.5

Lf(mm)

11

Codice prodotto

50095

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

θ I(mm)

32.5

Lf(mm)

11

Codice prodotto

50096

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

θ I(mm)

37.5

Lf(mm)

11

Codice prodotto

50097

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

θ I(mm)

48.5

Lf(mm)

11

Codice prodotto

50098

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/8”

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50360

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50361

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/4”

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50363

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/4”

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50365

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1”

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50366

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1”

θ I(mm)

19

Lf(mm)

9

Codice prodotto

50368

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/4

θ I(mm)

19

Lf(mm)

9

Codice prodotto

50369

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/4

θ I(mm)

24.5

Lf(mm)

11

Codice prodotto

50370

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/2

θ I(mm)

24.5

Lf(mm)

11

Codice prodotto

50371

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/2

θ I(mm)

32.5

Lf(mm)

11

Codice prodotto

50372

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 2”

θ I(mm)

32.5

Lf(mm)

11

Codice prodotto

50373

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 2”

θ I(mm)

37.5

Lf(mm)

11

Codice prodotto

50374

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50381

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50382

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50383

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50384

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50385

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50387

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50388

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

θ I(mm)

19

Lf(mm)

9

Codice prodotto

50390

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

θ I(mm)

24.5

Lf(mm)

11

Codice prodotto

50393

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG42

θ I(mm)

32.5

Lf(mm)

11

Codice prodotto

50395

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

θ I(mm)

37.5

Lf(mm)

11

Codice prodotto

50396

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

θ I(mm)

37.5

Lf(mm)

11

Codice prodotto

50397

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

θ I(mm)

8.5

Lf(mm)

9

Codice prodotto

50410

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

θ I(mm)

10.5

Lf(mm)

9

Codice prodotto

50411

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50412

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

θ I(mm)

14

Lf(mm)

9

Codice prodotto

50413

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

θ I(mm)

19

Lf(mm)

9

Codice prodotto

50414

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

θ I(mm)

19

Lf(mm)

9

Codice prodotto

50415

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

θ I(mm)

24.5

Lf(mm)

11

Codice prodotto

50416

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

θ I(mm)

24.5

Lf(mm)

11

Codice prodotto

50417

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

θ I(mm)

32.5

Lf(mm)

11

Codice prodotto

50418

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP67
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
