Guaina flessibile tipo GAAR

Guaina flessibile in acciaio zincato a caldo, in accordo alla normativa EN 10327, ad aggraffatura rinforzata IP50. Molto indicata ove sia richiesta un’elevata flessibilita’ unitamente ad una buona resistenza meccanica alla trazione, alla torsione, alla compressione e alla corrosione e dove non sia richiesto l’isolamento. Non propagante la fiamma secondo le norme EN IEC 61386, buona resistenza alla corrosione. Oltre alla norma EN IEC 61386 soddisfa i requisiti delle norme: BS EN 61386 -2 -3 e BS 731 Parte 1.

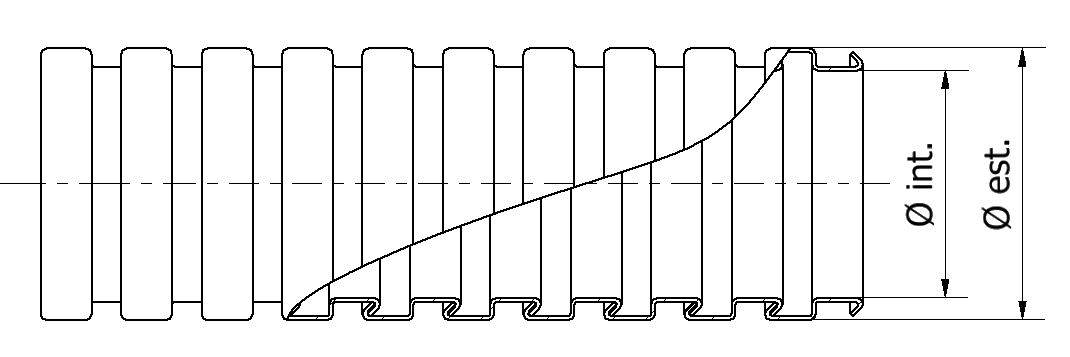

θ int.- Diametro interno della guaina
θ est.- Diametro esterno della guaina
Materiale: Acciaio zincato caldo

θ int(mm)

θ int(mm)

θ est(mm)

θ est(mm)

Colore

Colore

Codice prodotto

CAD

θ int(mm)

10

θ est(mm)

13

Colore

Acciaio

Codice prodotto

GAAR 210

CAD

CAD 3D

θ int(mm)

12

θ est(mm)

15

Colore

Acciaio

Codice prodotto

GAAR 212

CAD

CAD 3D

θ int(mm)

15.5

θ est(mm)

18.5

Colore

Acciaio

Codice prodotto

GAAR 216

CAD

CAD 3D

θ int(mm)

20.5

θ est(mm)

23.5

Colore

Acciaio

Codice prodotto

GAAR 221

CAD

CAD 3D

θ int(mm)

26.5

θ est(mm)

29.5

Colore

Acciaio

Codice prodotto

GAAR 227

CAD

CAD 3D

θ int(mm)

34.5

θ est(mm)

38.1

Colore

Acciaio

Codice prodotto

GAAR 235

CAD

CAD 3D

θ int(mm)

39.5

θ est(mm)

43.1

Colore

Acciaio

Codice prodotto

GAAR 240

CAD

CAD 3D

θ int(mm)

50.5

θ est(mm)

54.1

Colore

Acciaio

Codice prodotto

GAAR 250

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 45 °C / + 250 °C
Grado di protezione IP: IP50
Materiale: Acciaio zincato caldo
Color: Acciaio
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 5 6
Resistenza alla trazione: 1000 N
Resistenza alla compressione: 1250 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Buona

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
