Raccordi per tubi e guaine elettriche
Raccordo tipo AM RC
Raccordo con filetto femmina UNEF-UN per guaina flessibile IP67. Raccordo calotta, la sua applicazione e’ ovunque ci sia la necessita di collegare un tubo metallico flessibile rivestito direttamente a un connettore circolare con filettatura americana UNEF / UN. Realizzato in ottone nichelato, il grado di protezione certificato secondo le norme EN IEC 61386 tra il raccordo e il tubo e’ IP67 ed e’ garantito dall’anello di tenuta che si stringe sul tubo quando si stringe il dado, garantendo così una perfetta tenuta meccanica, alla trazione alla torsione e alle vibrazioni. La continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo, ricoprendo interamente l’estremita’ del tubo flessibile a protezione del passaggio cavi.

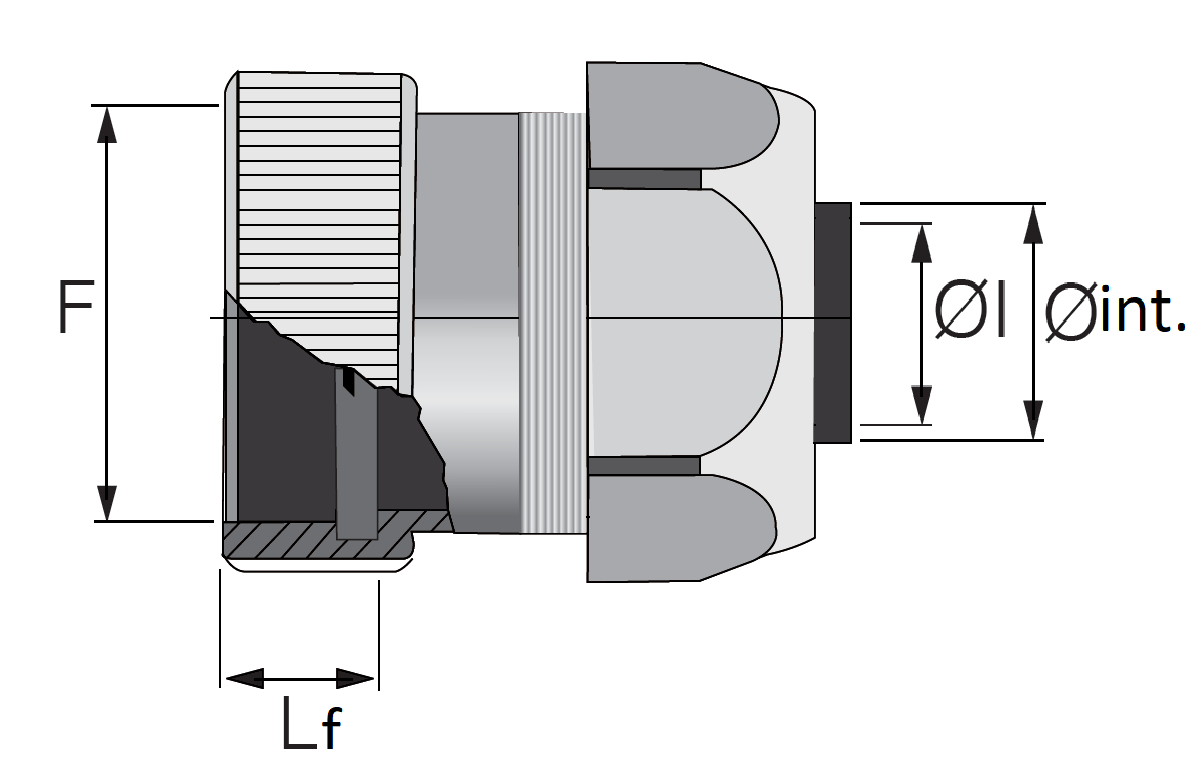

θ int.- Diametro interno della guaina
θ I – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Ottone nichelato
Color: Nickel
θ int(mm)
10
Filetto (F)
UNEF
Size (F)
3/4” - 20 UNEF
θ I(mm)
8.5
Lf(mm)
7
Codice prodotto
52001
CAD
θ int(mm)
12
Filetto (F)
UNEF
Size (F)
3/4” - 20 UNEF
θ I(mm)
10.5
Lf(mm)
7
Codice prodotto
52002
CAD
θ int(mm)
12
Filetto (F)
UNEF
Size (F)
7/8” - 20 UNEF
θ I(mm)
10.5
Lf(mm)
7
Codice prodotto
52003
CAD
θ int(mm)
15.5
Filetto (F)
UNEF
Size (F)
7/8” - 20 UNEF
θ I(mm)
14
Lf(mm)
7
Codice prodotto
52004
CAD
θ int(mm)
12
Filetto (F)
UNEF
Size (F)
1” - 20 UNEF
θ I(mm)
10.5
Lf(mm)
10.5
Codice prodotto
52005
CAD
θ int(mm)
15.5
Filetto (F)
UNEF
Size (F)
1” - 20 UNEF
θ I(mm)
14
Lf(mm)
10.5
Codice prodotto
52006
CAD
θ int(mm)
15.5
Filetto (F)
UNEF
Size (F)
1” 1/8 - 18 UNEF
θ I(mm)
14
Lf(mm)
10.5
Codice prodotto
52007
CAD
θ int(mm)
20.5
Filetto (F)
UNEF
Size (F)
1” 1/8 - 18 UNEF
θ I(mm)
19
Lf(mm)
10.5
Codice prodotto
52008
CAD
θ int(mm)
15.5
Filetto (F)
UNEF
Size (F)
1” 1/4 - 18 UNEF
θ I(mm)
14
Lf(mm)
10.5
Codice prodotto
52009
CAD
θ int(mm)
20.5
Filetto (F)
UNEF
Size (F)
1” 1/4 - 18 UNEF
θ I(mm)
19
Lf(mm)
10.5
Codice prodotto
52010
CAD
θ int(mm)
20.5
Filetto (F)
UNEF
Size (F)
1” 3/8 - 18 UNEF
θ I(mm)
19
Lf(mm)
10.5
Codice prodotto
52011
CAD
θ int(mm)
26.5
Filetto (F)
UNEF
Size (F)
1” 3/8 - 18 UNEF
θ I(mm)
24.5
Lf(mm)
10.5
Codice prodotto
52012
CAD
θ int(mm)
20.5
Filetto (F)
UNEF
Size (F)
1” 5/8 - 18 UNEF
θ I(mm)
19
Lf(mm)
10.5
Codice prodotto
52013
CAD
θ int(mm)
26.5
Filetto (F)
UNEF
Size (F)
1” 5/8 - 18 UNEF
θ I(mm)
24.5
Lf(mm)
10.5
Codice prodotto
52014
CAD
θ int(mm)
26.5
Filetto (F)
UN
Size (F)
1” 7/8 - 16 UN
θ I(mm)
24.5
Lf(mm)
10.5
Codice prodotto
52015
CAD
θ int(mm)
34.5
Filetto (F)
UN
Size (F)
1” 7/8 - 16 UN
θ I(mm)
32.5
Lf(mm)
10.5
Codice prodotto
52016
CAD
θ int(mm)
26.5
Filetto (F)
UNS
Size (F)
2” 1/16 - 16 UNS
θ I(mm)
24.5
Lf(mm)
10.5
Codice prodotto
52017
CAD
θ int(mm)
34.5
Filetto (F)
UNS
Size (F)
2” 1/16 - 16 UNS
θ I(mm)
32.5
Lf(mm)
10.5
Codice prodotto
52018
CAD
θ int(mm)
39.5
Filetto (F)
UNS
Size (F)
2” 1/16 - 16 UNS
θ I(mm)
37.5
Lf(mm)
10.5
Codice prodotto
52019
CAD
θ int(mm)
34.5
Filetto (F)
UNS
Size (F)
2” 5/16 - 16 UNS
θ I(mm)
32.5
Lf(mm)
10.5
Codice prodotto
52020
CAD
θ int(mm)
39.5
Filetto (F)
UNS
Size (F)
2” 5/16 - 16 UNS
θ I(mm)
37.5
Lf(mm)
10.5
Codice prodotto
52021
CAD
θ int(mm)
50.5
Filetto (F)
UNS
Size (F)
2” 5/16 - 16 UNS
θ I(mm)
48.5
Lf(mm)
10.5
Codice prodotto
52022
CAD
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP67
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo
Controllo qualità
Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
Scarica le certificazioni
Registration, Evaluation, Authorization and Restriction of Chemicals
Restriction of Hazardous Substances directive
Download documentazione
