Deviatori di linea

Deviatore di linea DEV

Deviatore di linea IP67. I nuovi DEVIATORI DI LINEA raccordati alle estremita’ con filettatura ISO Metrica 965 ci consentono di effettuare curve e controcurve ad angolo variabile. BREVETTO D’INVENZIONE DEPOSITATO EURO2000 n° MI2004A000698. Studiati appositamente con lunghezze adeguate per permettervi di effettuare percorsi obbligati tipo, disassamenti, sormonti e quant’altro si possa incontrare durante l’installazione di una linea per il passaggio dei cavi. Trova il suo miglior utilizzo in abbinamento ai tubi rigidi zincati/inox TZR/TXR ma puo’ essere utilizzato anche in abbinamento a ogni altro tipo di tubo fl essibile. A differenza delle tradizionali curve zincate TZR 90 la superficie interna corrugata favorisce lo scorrimento dei cavi anche nelle curve piu’ strette. In acciaio INOX AISI316 con filetti in ottone nichelato, secondo le norme EN IEC 61386, garantiscono un grado di protezione tra tubo e raccordi IP67 e una temperatura di esercizio da -40°C a +105°C. Continuita’ elettrica <0,05 ohm/mt.

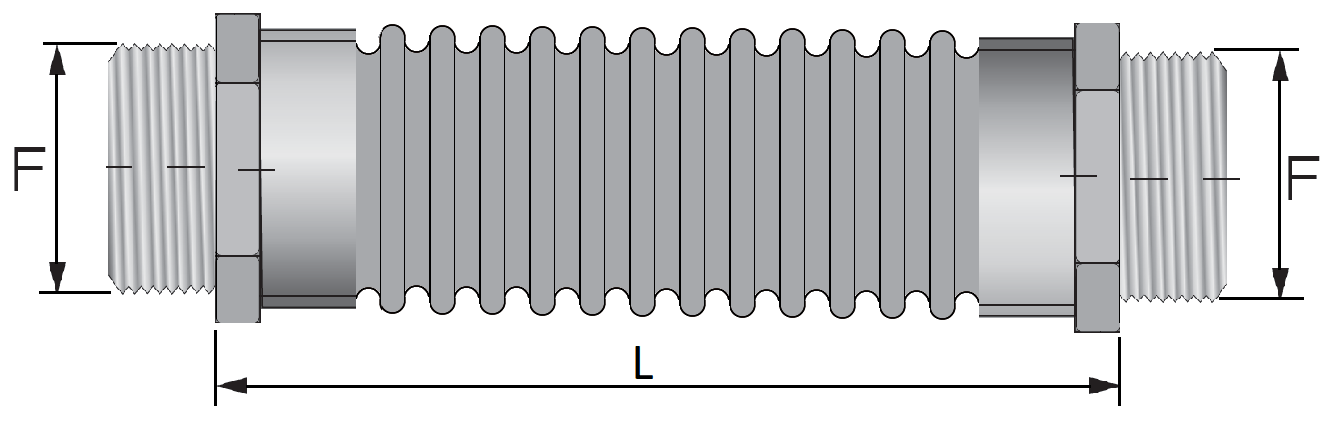

L – Lunghezza del raccordo
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Acciaio zincato/ Acciaio INOX 304
Color: Acciaio

Seleziona filetto (F)

θ PU(mm)

θ PU(mm)

L(mm)

L(mm)

R(mm)

R(mm)

Codice prodotto

CAD

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

θ PU(mm)

13

L(mm)

150

R(mm)

27

Codice prodotto

DEV 16L1

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

θ PU(mm)

13

L(mm)

300

R(mm)

27

Codice prodotto

DEV 16L2

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

θ PU(mm)

16

L(mm)

175

R(mm)

34

Codice prodotto

DEV 20L1

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

θ PU(mm)

16

L(mm)

350

R(mm)

34

Codice prodotto

DEV 20L2

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

θ PU(mm)

21

L(mm)

215

R(mm)

41

Codice prodotto

DEV 25L1

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

θ PU(mm)

21

L(mm)

430

R(mm)

41

Codice prodotto

DEV 25L2

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

θ PU(mm)

26

L(mm)

245

R(mm)

49

Codice prodotto

DEV 32L1

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

θ PU(mm)

26

L(mm)

490

R(mm)

49

Codice prodotto

DEV 32L2

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

θ PU(mm)

33

L(mm)

285

R(mm)

62

Codice prodotto

DEV 40L1

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

θ PU(mm)

33

L(mm)

570

R(mm)

62

Codice prodotto

DEV 40L2

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

θ PU(mm)

41

L(mm)

345

R(mm)

77

Codice prodotto

DEV 50L1

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

θ PU(mm)

41

L(mm)

690

R(mm)

77

Codice prodotto

DEV 50L2

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 25 °C / + 150 °C
Grado di protezione IP: IP67
Materiale: Acciaio zincato/ Acciaio INOX 304
Color: Acciaio
Norma di riferimento: EN IEC 61386-1,21
Codici di classificazione EN IEC 61386: 5 5 4 5
Resistenza alla trazione: 1000 N
Resistenza alla compressione: 4000 N
Resistenza all’urto: 20 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.

Certificazioni

Registration, Evaluation, Authorization and Restriction of Chemicals

Restriction of Hazardous Substances directive
