Raccordi per tubi e guaine elettriche

Raccordo tipo PA RSM 90

Raccordo 90° con maschio filetto filetto maschio metallico per guaina corrugata flessibile IP66/IP67/IP68/IP69. Il nuovo raccordo monopezzo 90° maschio, realizzato in Poliammide 6 appositamente modificato, privo di alogeni e con filetto in ottone nichelato, e’ autoestinguente e resistente alla maggior parte degli agenti chimici comunemente utilizzati. Grazie alla sua eccellente resistenza ai raggi ultravioletti, puo’ essere anche installato all’aperto. Con il suo nuovo sistema di chiusura a 360° e la guarnizione interna, questo raccordo garantisce il massimo grado di protezione IP 69 in unione alle guaine corrugate sia a profilo fine sia grosso. Il suo anello di tenuta facile da chiudere e riaprire con un cacciavite garantisce un significativo risparmio di tempo in fase di installazione. Disponibile con filettature PG e ISO (quest’ultima con filetto lungo o corto) e nei colori nero e grigio.

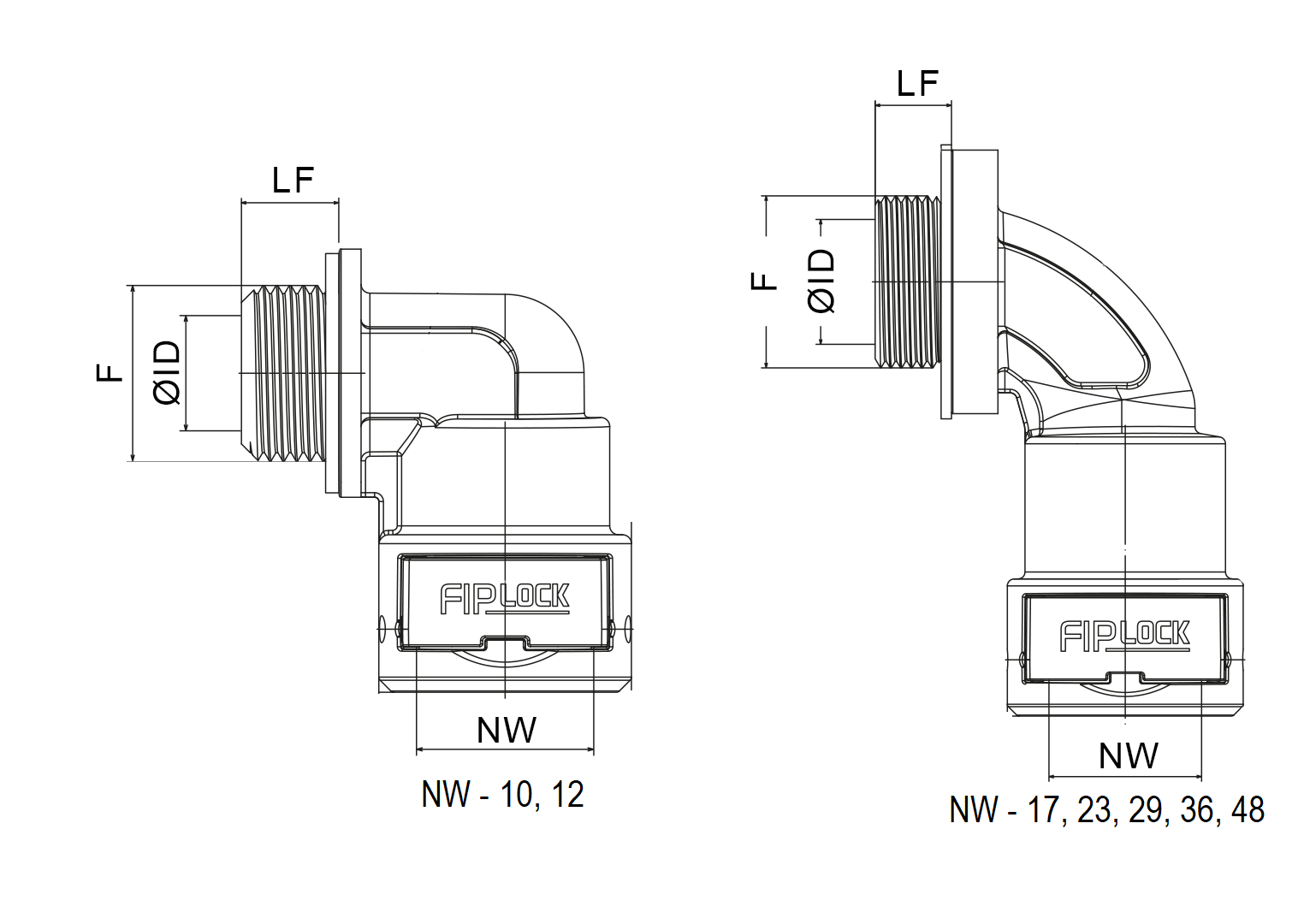

NW – Diametro nominale della guaina
θ ID – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

NW(mm)

NW(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

Codice prodotto

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

10

Codice prodotto

P99512A

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

5

Codice prodotto

P99512B

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

10

Codice prodotto

P99516A

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

5

Codice prodotto

P99516B

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

10

Codice prodotto

P99520A

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

6

Codice prodotto

P99520B

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

11

Codice prodotto

P99525A

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

7

Codice prodotto

P99525B

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

13

Codice prodotto

P99532A

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

8

Codice prodotto

P99532B

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

13

Codice prodotto

P99540A

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

8

Codice prodotto

P99540B

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

14

Codice prodotto

P99550A

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

9

Codice prodotto

P99550B

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

14

Codice prodotto

P99563A

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

10

Codice prodotto

P99563B

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

10

Codice prodotto

P99616A

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

5

Codice prodotto

P99616B

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

10

Codice prodotto

P99620A

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

6

Codice prodotto

P99620B

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

11

Codice prodotto

P99625A

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

7

Codice prodotto

P99625B

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

13

Codice prodotto

P99632A

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

8

Codice prodotto

P99632B

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

13

Codice prodotto

P99640A

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

8

Codice prodotto

P99640B

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

14

Codice prodotto

P99650A

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

9

Codice prodotto

P99650B

NW(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

Lf(mm)

12

Codice prodotto

P99709

NW(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

12

Codice prodotto

P99711

NW(mm)

17

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

Lf(mm)

13

Codice prodotto

P99713

NW(mm)

17

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

13

Codice prodotto

P99716

NW(mm)

23

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

Lf(mm)

14

Codice prodotto

P99721

NW(mm)

29

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

14

Codice prodotto

P99729

NW(mm)

36

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

17

Codice prodotto

P99736

NW(mm)

48

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

Lf(mm)

17

Codice prodotto

P99748

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386, UL1696
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.

Certificazioni

American Society for Testing and Materials

Halogen free

National Fire Protection Association

Registration, Evaluation, Authorization and Restriction of Chemicals

Resistenza alle radiazioni UV

Restriction of Hazardous Substances directive

Standards for rolling stock (halogen free) EN 45545-2
