Pressacavi elettrici
Pressacavo tipo EUSTOP
Pressacavi metal antivibrazione e antistrappo. Il pressacavo EUSTOP in ottone nichelato, con guarnizione in neoprene e inserto isolante in nylon e o-ring sul filetto di fissaggio, garantisce un grado di protezione IP68 – 5 bar. e’ disponibile con filettatura METRICA ISO 965 secondo le normative europee EN 50262 e filettature PG secondo DIN 40430 tuttora molto diffusa ma non riconosciuta dalla normativa sopra citata. Stagno ai fl uidi per tutti gli impieghi di facile montaggio e con un ottimo scarico della trazione ed ampio campo di serraggio ermetico a lamelle che garantiscono una pressione uniforme intorno al cavo.

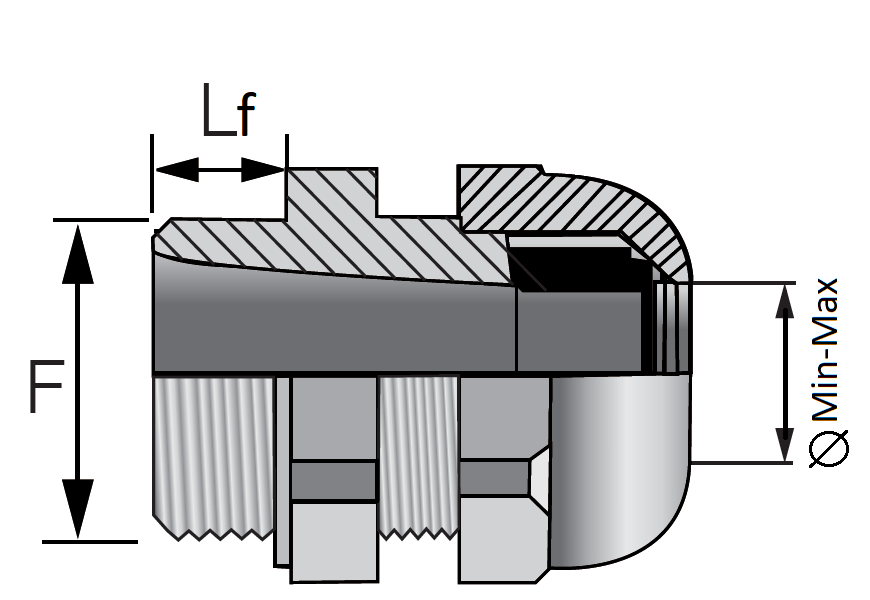

θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Ottone nichelato
Color: Nickel
Filetto (F)
PG (DIN 40430)
Size (F)
PG7
Lf(mm)
6
θ min(mm)
3
θ max(mm)
6.5
Codice prodotto
44701
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
Lf(mm)
7
θ min(mm)
4
θ max(mm)
8
Codice prodotto
44702
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
Lf(mm)
6
θ min(mm)
4
θ max(mm)
10
Codice prodotto
44703
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
Lf(mm)
6.5
θ min(mm)
5
θ max(mm)
12
Codice prodotto
44704
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Lf(mm)
6.5
θ min(mm)
8
θ max(mm)
14
Codice prodotto
44705
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
Lf(mm)
7
θ min(mm)
11
θ max(mm)
18
Codice prodotto
44706
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
Lf(mm)
8
θ min(mm)
16
θ max(mm)
25
Codice prodotto
44707
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
Lf(mm)
9
θ min(mm)
19
θ max(mm)
36
Codice prodotto
44708
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
Lf(mm)
9
θ min(mm)
30
θ max(mm)
38
Codice prodotto
44709
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
Lf(mm)
11
θ min(mm)
37
θ max(mm)
44
Codice prodotto
44710
Filetto (F)
Metrico (ISO 965)
Size (F)
M12x1,5
Lf(mm)
6
θ min(mm)
3
θ max(mm)
6.5
Codice prodotto
44711
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Lf(mm)
6
θ min(mm)
4
θ max(mm)
10
Codice prodotto
44713
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
6.5
θ min(mm)
8
θ max(mm)
14
Codice prodotto
44715
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Lf(mm)
7
θ min(mm)
11
θ max(mm)
18
Codice prodotto
44716
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Lf(mm)
8
θ min(mm)
14
θ max(mm)
21
Codice prodotto
44717
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Lf(mm)
9
θ min(mm)
19
θ max(mm)
28
Codice prodotto
44718
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Lf(mm)
9
θ min(mm)
24
θ max(mm)
38
Codice prodotto
44719
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
Lf(mm)
11
θ min(mm)
37
θ max(mm)
44
Codice prodotto
44720
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 100 °C
Grado di protezione IP: IP66/IP67/IP68 (5bar)
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: IEC / EN 62444, EN 50262
Resistenza alla trazione IEC / EN 62444: Ancoraggio del cavo per cavo non armato – Cable retention class B
Resistenza all’urto IEC / EN 62444: 6 J
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo
Scarica le certificazioni
Registration, Evaluation, Authorization and Restriction of Chemicals
Restriction of Hazardous Substances directive
Download documentazione
